PD&QC充电宝老化柜

东莞市旺达富自动化设备有限公司是一家专注电子产品老化方案及设备制造的国家高新技术企业。PD&QC充放电老化柜运行稳定、安全耐用、厂家直销、性价比高、交期保障;可根据客户要求定制,提供送货上门、安装调试、技术支持一条龙服务;一年保修,终身维护。

品牌:wonderful(旺达富) 产品名称:PD&QC充放电老化柜 产品型号: WDF-C002 产 地:中国-东莞 应用范围: PD充电宝 QC充电宝 PD充电器 QC充电器 普通充电器

全国服务咨询电话:

400-991-6598
立即咨询

产品详情

PD&QC充放电老化柜参数表:

PD&QC充放电老化柜结构:

1、设备结构尺寸: 柜体尺寸:L2000mm*W900mm*H19850mm

2、柜体使用材质: 冷轧板,方通成型磨具冲压激光切割制作

3、设备内部结构:

产品区6层负载区6层,层高250mm/层,净空高度为140mm,底层离地高300mm,最高层离地高度为1500mm,产品区宽度350mm,

4、设备结构形式: 产品区与负载区隔离

5、设备外观主色: 电脑色烤漆

6、温度控制系统: 常温~65℃±5℃(空载)

7、设备门框结构:不带门

8、设备层板材质: 冷板烤漆

PD&QC充放电老化柜电子模块:

1、模块控制方式: RS485通讯方式,电脑控制

2、安装模块型号: WDF-EC08S-360 具备自动验证每档升压功能

3、模块隔离方式: 每个通道独立隔离,可老化多组输出以及共地产品

4、安装模块数量: 每层安装8台,每台安装48台电子负载

5、负载加载模式: CC恒流

6、模块通道数量: 32CH

7、模块具备协议: QC2.0QC3.0PD2.0PD3.0

8、通道额定功率: 45W/CH(负载电流范围:0.05~5A/CH,负载电压范围:2~60V)

9、整车老化数量: 单路输出电源45W以下384PCS/台, 可并联负载老化大功率产品老化完成前需求软件控制负载自动诱骗插排升压。

10、 验证升压功能: QC输出,那老化完成前需要将PD输出的5V9V12V15V以及QC5V9V12V全部升压一遍,不能升压的要判断不良,兼容多种快充功能能同时升压,减少该功能的验证工位

输入 384PCS万能插座

11、老化连接材料:

USB母座TYPE-C母座 并联开关DC Jack 5.5*2.55.5*2.14.0*1.73.5*1.35母座: 输出每个通道各一个,内正外负

PD&QC充放电老化柜电控系统:

1. 台车配电方式: 380V三相五线配电,设备电控系统工作电压220V

2. 产品输入电压: 110Vac 220Vac 264Vac

3. 输入电源功率: 36KVA

4. 设备输入功率: 3KW(不含加热系统)

5. 设备控制方式: 电脑系统监控及设定

6. 设备保护方式: 漏电保护、接地保护

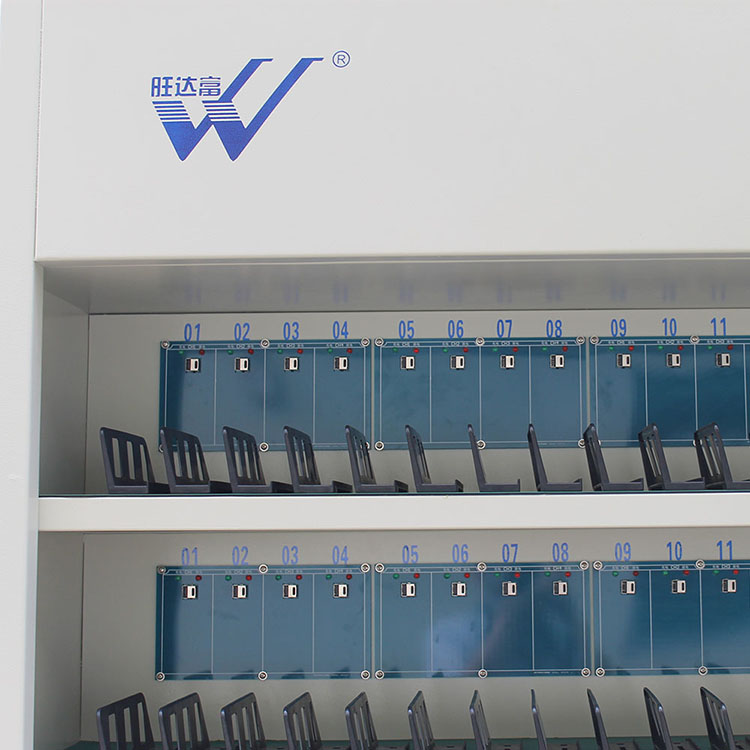

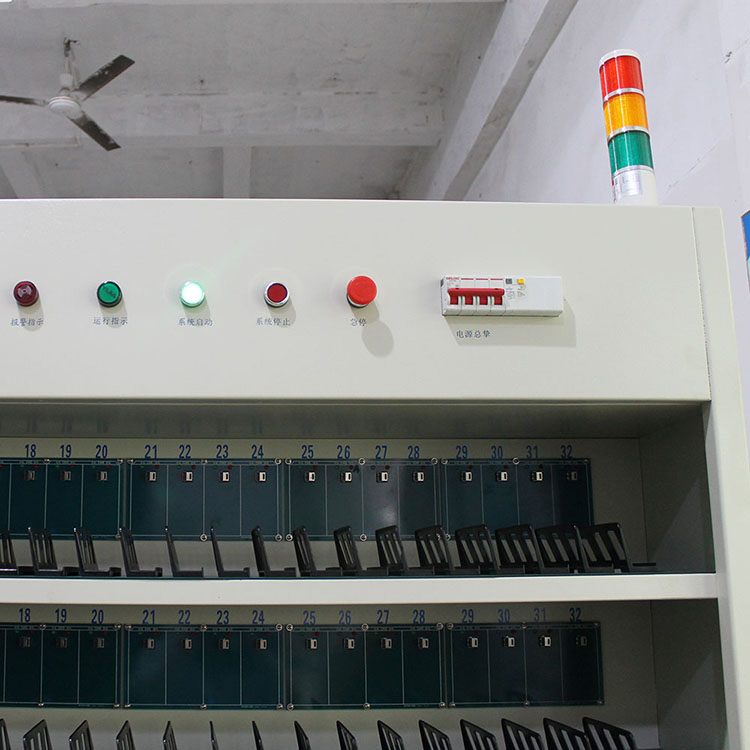

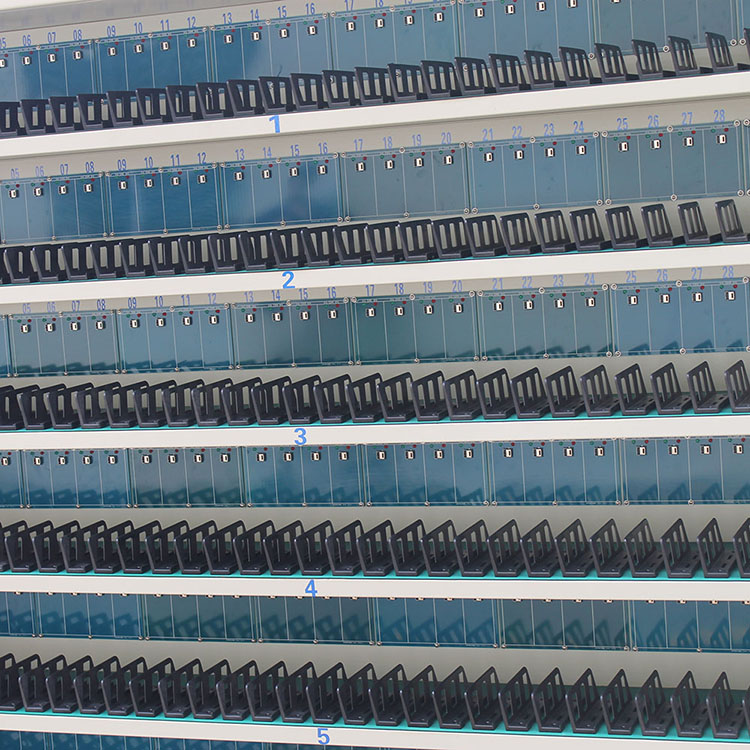

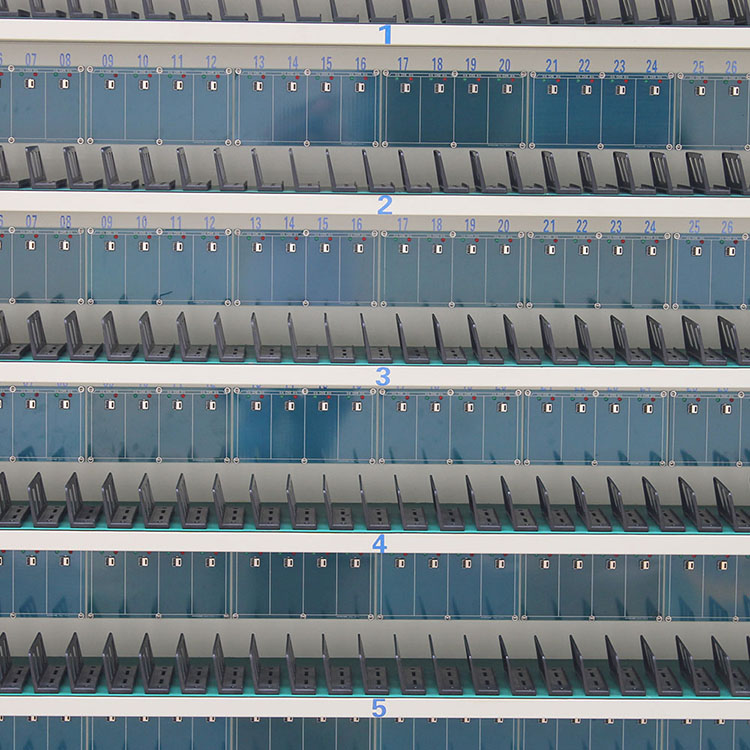

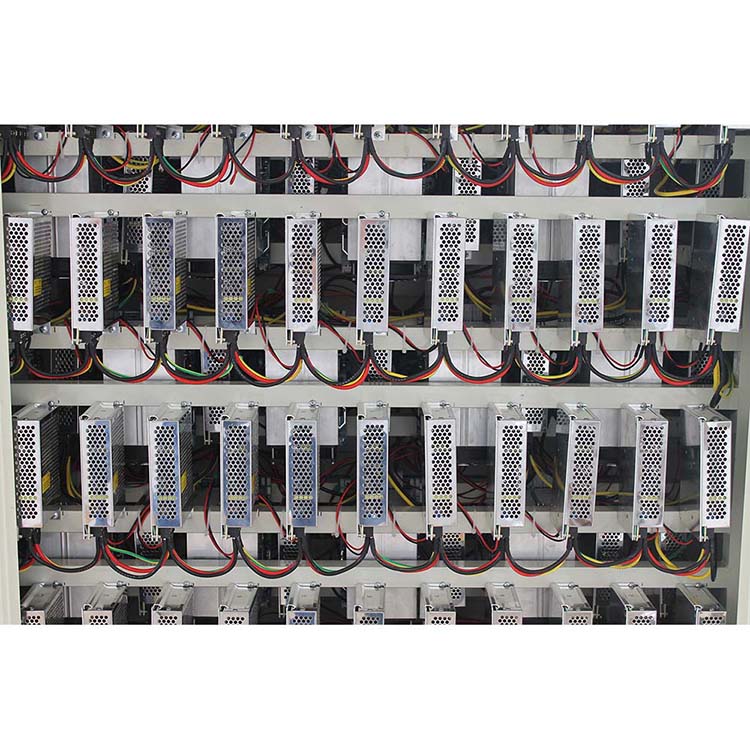

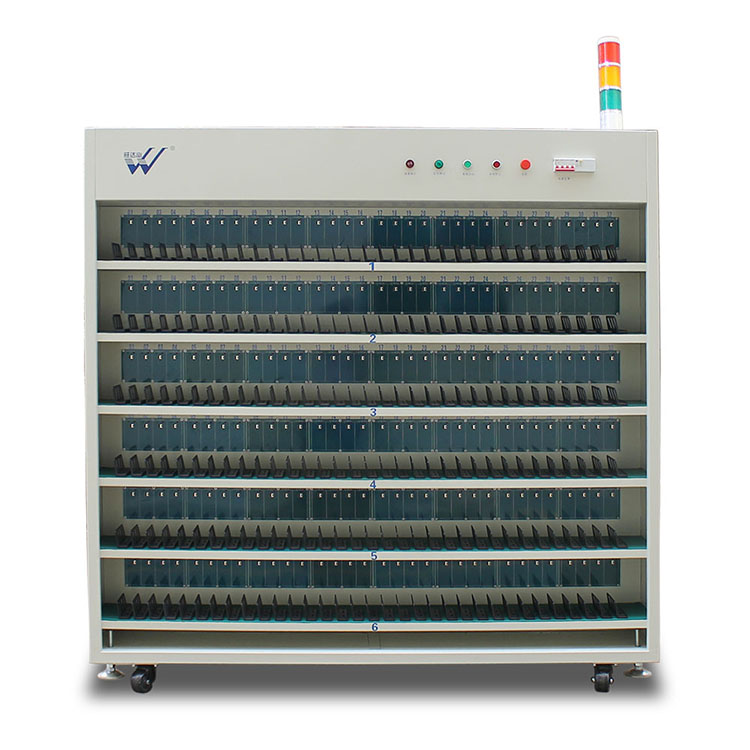

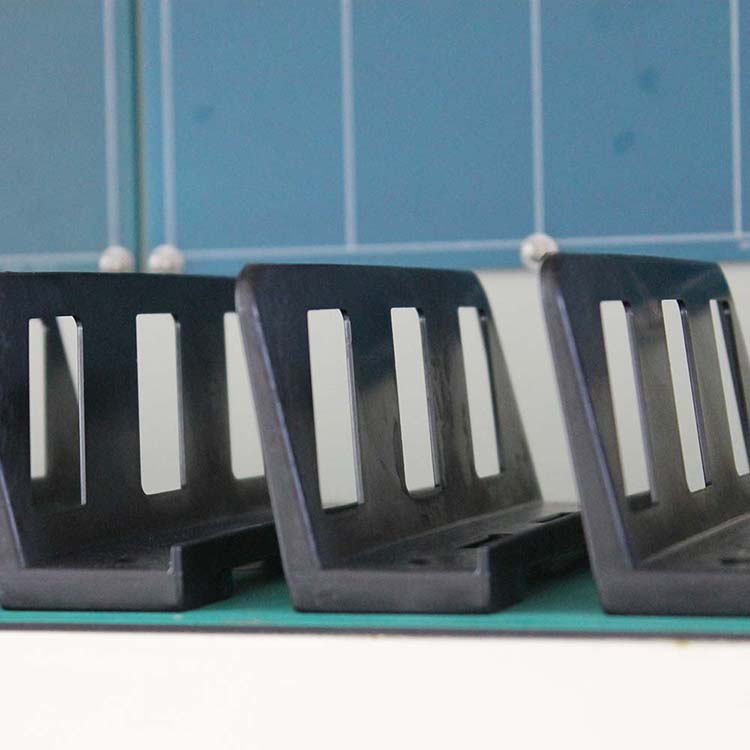

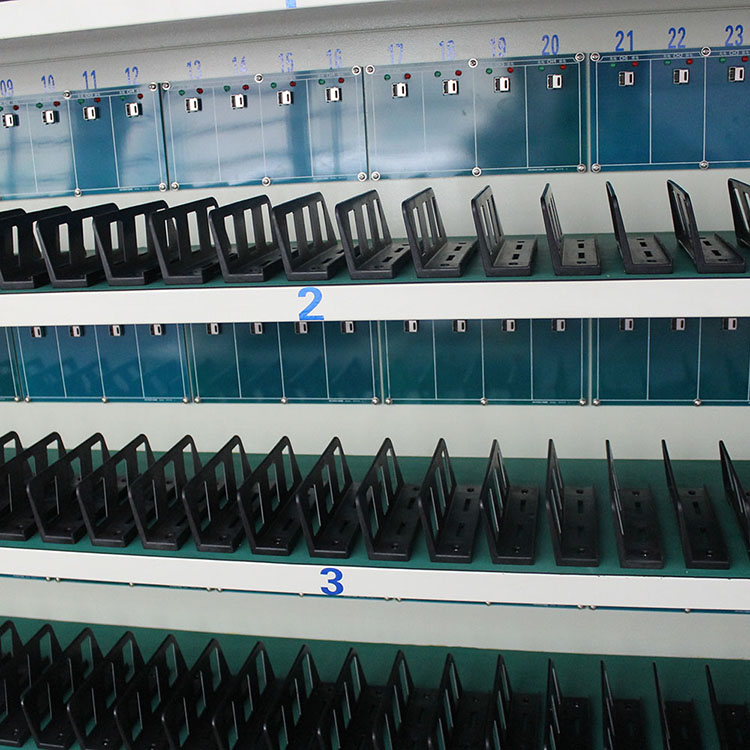

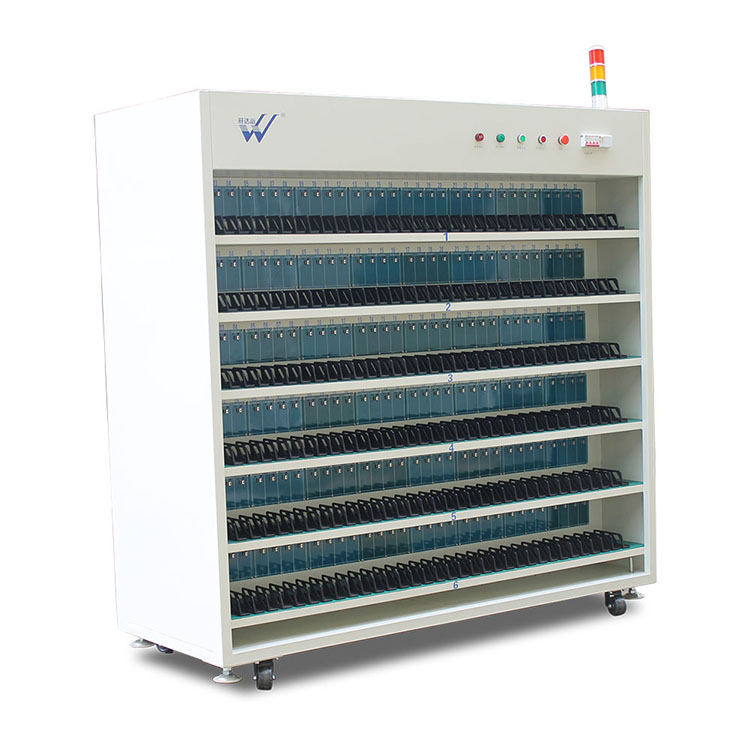

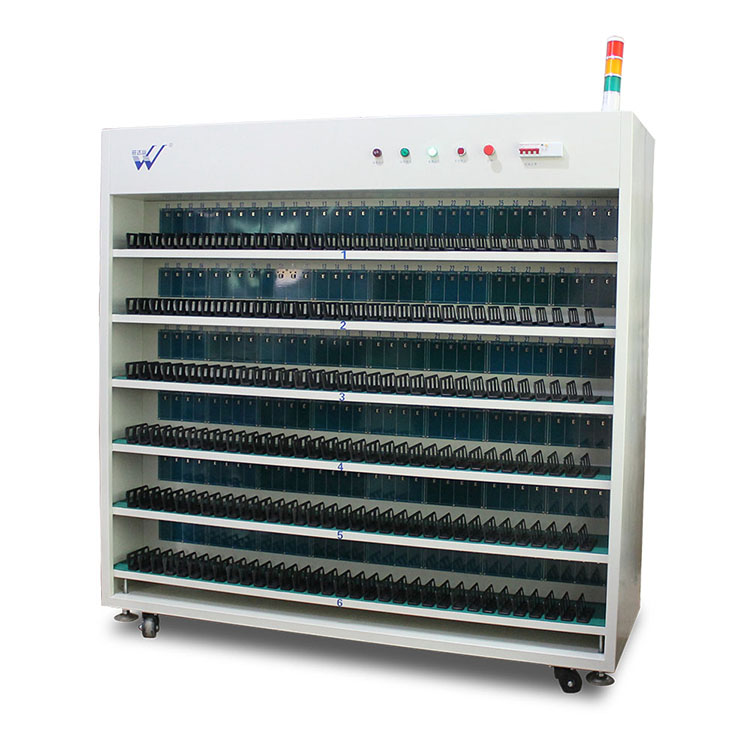

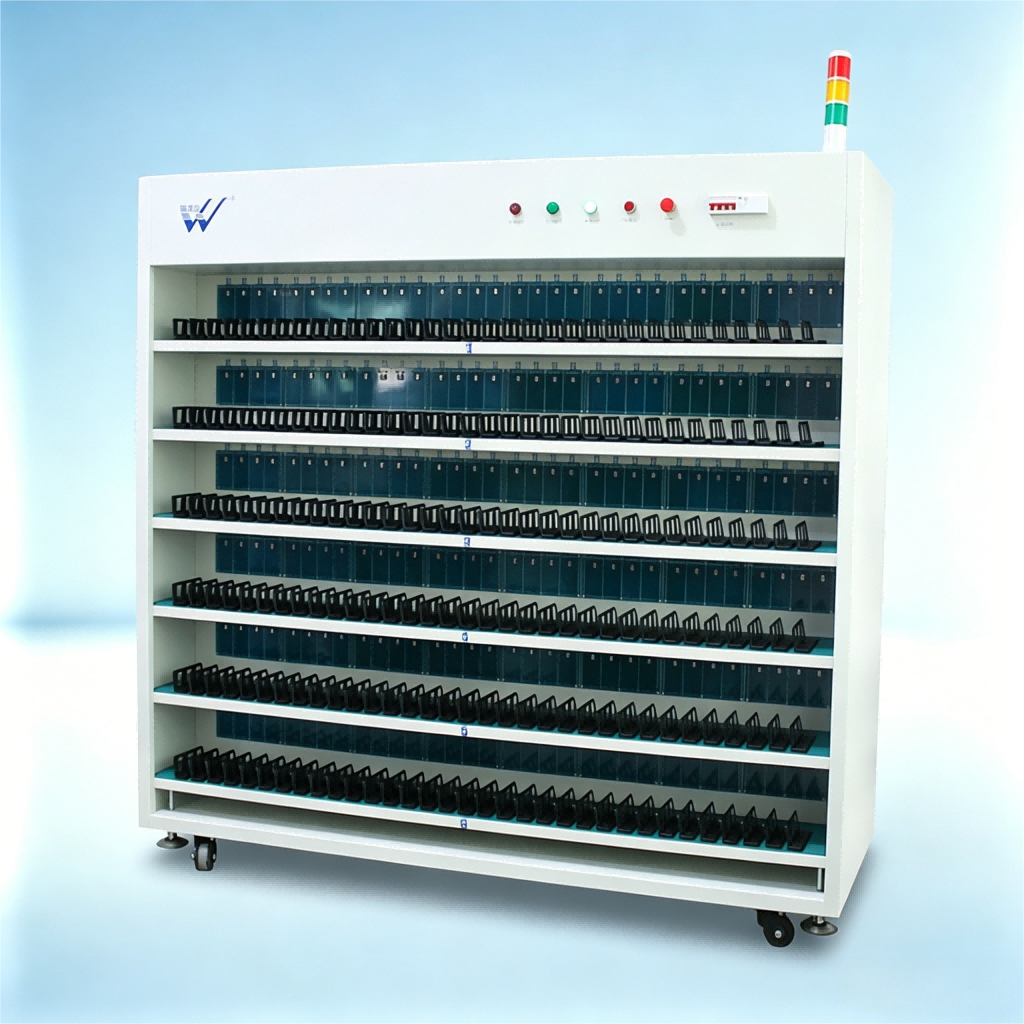

产品图片:
