PD&QC充放电老化柜参数表：

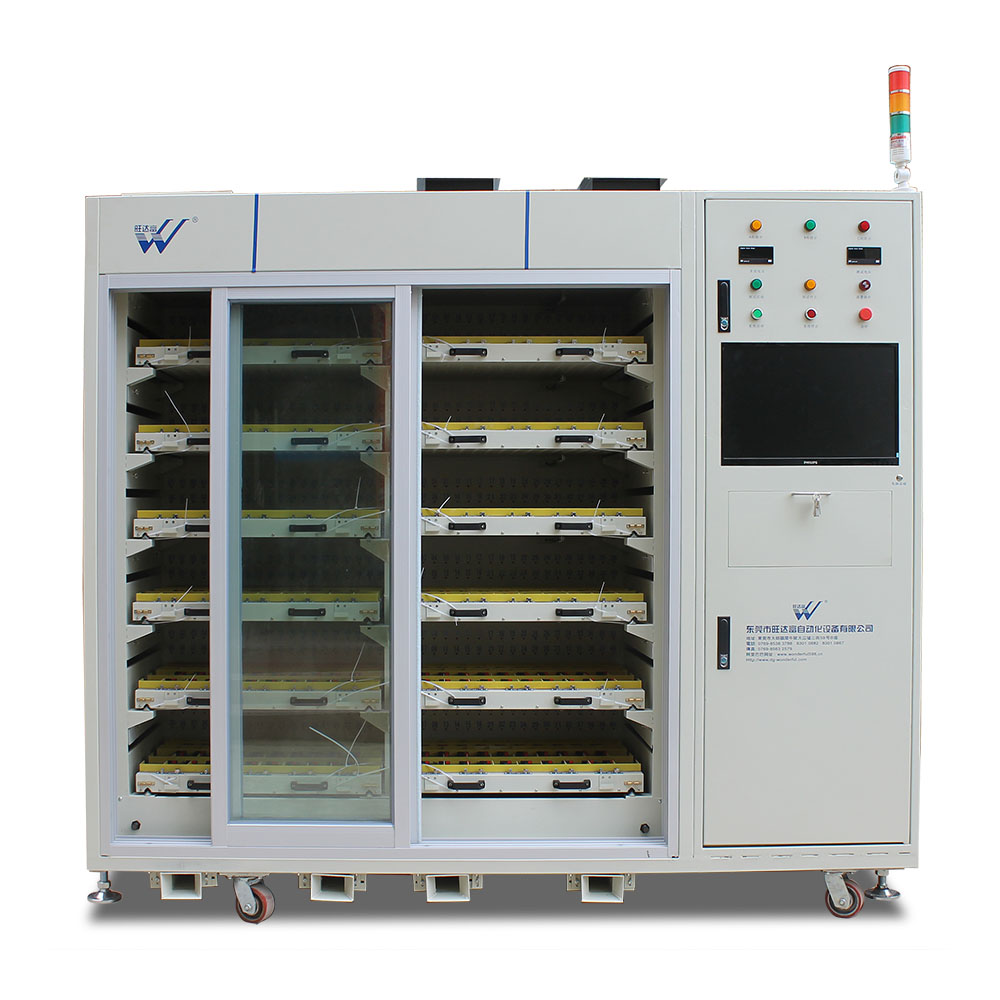

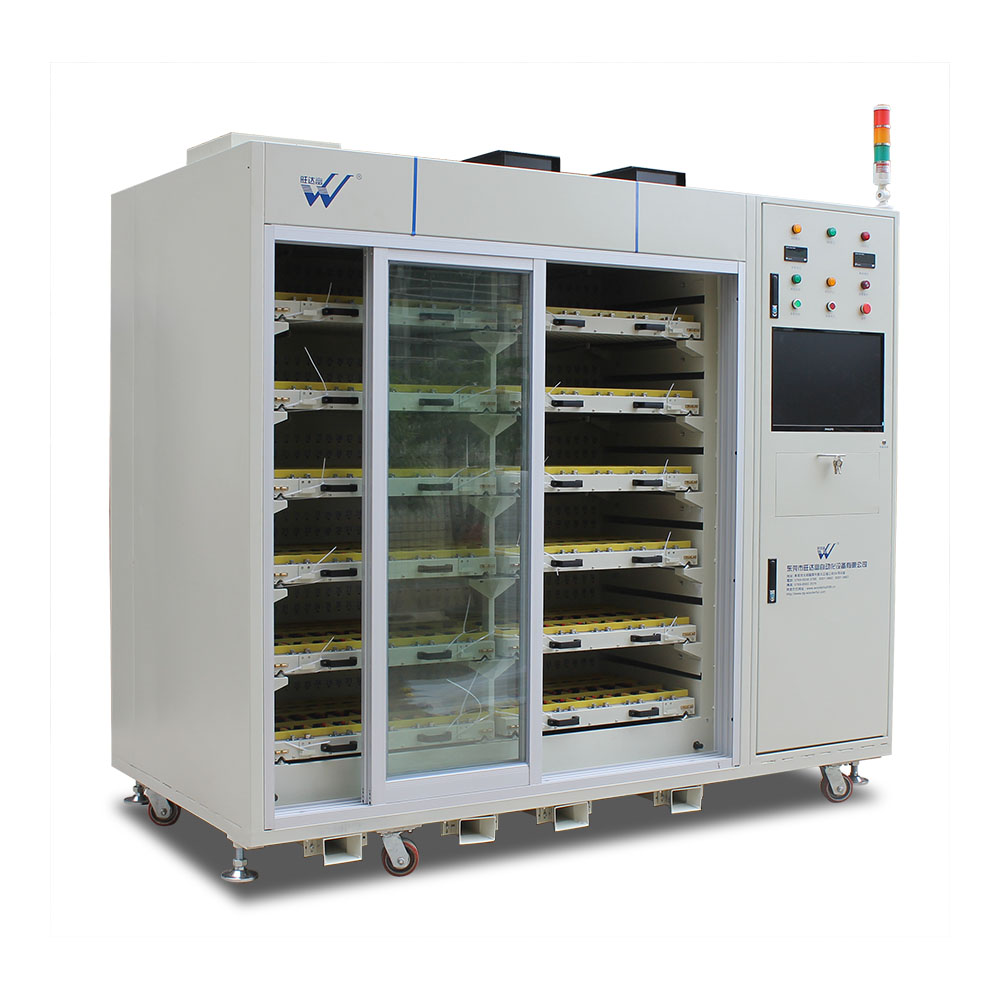

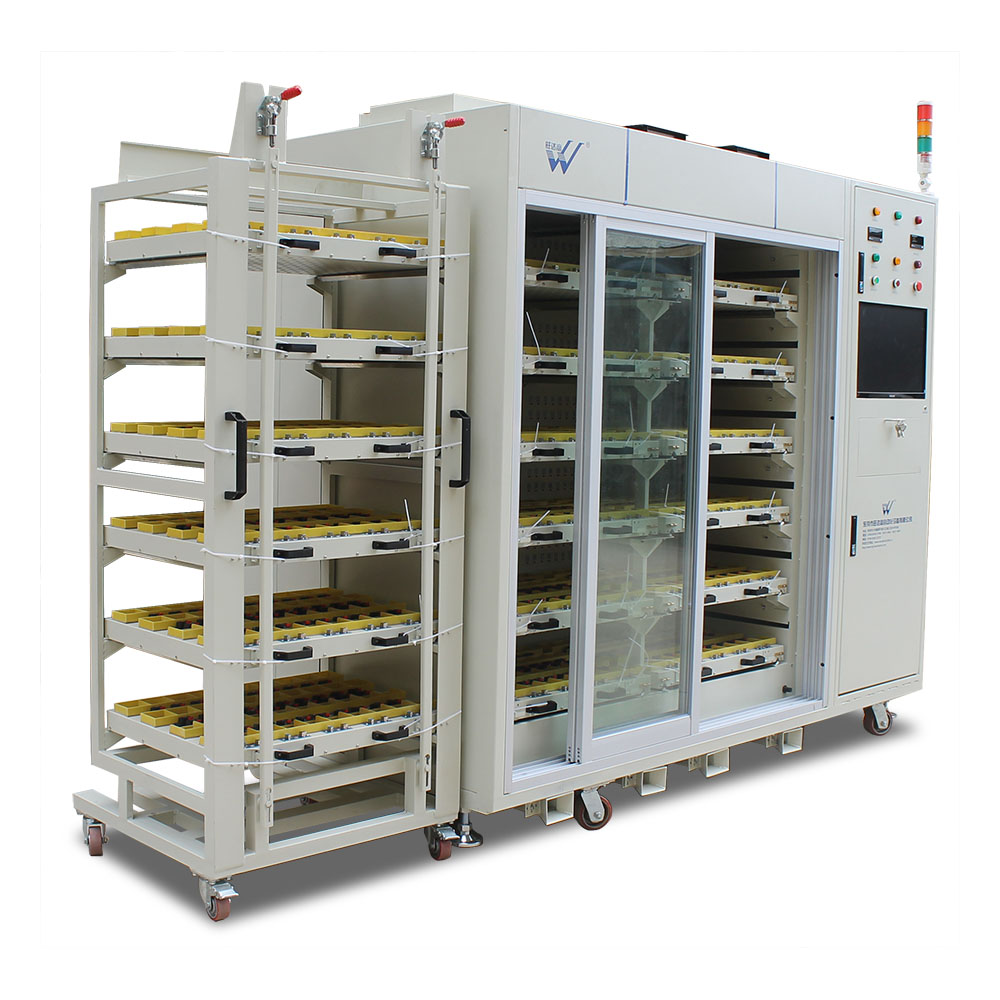

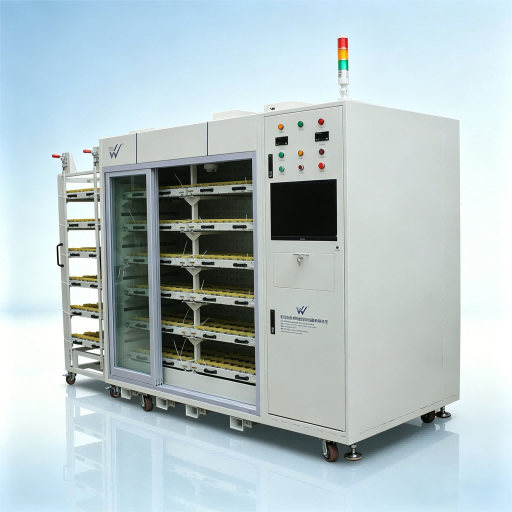

PD&QC充放电老化柜结构：

1、设备结构尺寸： 柜体尺寸：L2000mm*W900mm*H1980mm

2、柜体使用材质： 冷轧板，方通成型磨具冲压激光切割制作

3、设备内部结构：

产品区8层负载区8层，层高180mm/层，净空高度为140mm，底层离地高300mm，最高层离地高度为1500mm，产品区宽度350mm，第七层可翻转，便于安装第八层产品

4、设备结构形式： 产品区与负载区隔离

5、设备外观主色： 电脑色烤漆

6、温度控制系统： 常温~65℃±5℃(空载)

7、设备门框结构： 四扇折叠门

8、设备层板材质： 冷板烤漆

PD&QC充放电老化柜电子模块：

1、模块控制方式： RS485通讯方式，电脑控制

2、安装模块型号： WDF-EC08S-360 具备自动验证每档升压功能

3、模块隔离方式： 每个通道独立隔离，可老化多组输出以及共地产品

4、安装模块数量： 每层安装6台，每台安装48台电子负载

5、负载加载模式： CC恒流

6、模块通道数量： 8CH

7、模块具备协议： QC2.0QC3.0PD2.0PD3.0

8、通道额定功率： 45W/CH(负载电流范围：0.05~5A/CH，负载电压范围：2~60V)

9、整车老化数量： 单路输出电源45W以下384PCS/台， 可并联负载老化大功率产品

老化完成前需求软件控制负载自动诱骗插排升压， 例如：当前插排为15V3APD输出以及一组为QC12V 1.5A

10、 验证升压功能： QC输出，那老化完成前需要将PD输出的5V9V12V15V以及QC5V9V12V全部升压一遍，不能升压的要判断不良，兼容多种快充功能能同时升压，减少该功能的验证工位

输入 384PCS万能插座

11、老化连接材料：

USB母座TYPE-C母座 并联开关DC Jack 5.5*2.55.5*2.14.0*1.73.5*1.35母座： 输出每个通道各一个，内正外负

PD&QC充放电老化柜电控系统：

1. 台车配电方式： 380V三相五线配电，设备电控系统工作电压220V

2. 产品输入电压： 110Vac 220Vac 264Vac

3. 输入电源功率： 36KVA

4. 设备输入功率： 3KW(不含加热系统)

5. 设备控制方式： 电脑系统监控及设定

6. 设备保护方式： 漏电保护、接地保护

研究表明：通过老化测试设备先老化后测试，能让电子产品（所有产品都是这样）的隐形不良品在出厂前被发现，从而提高产品的质量。
