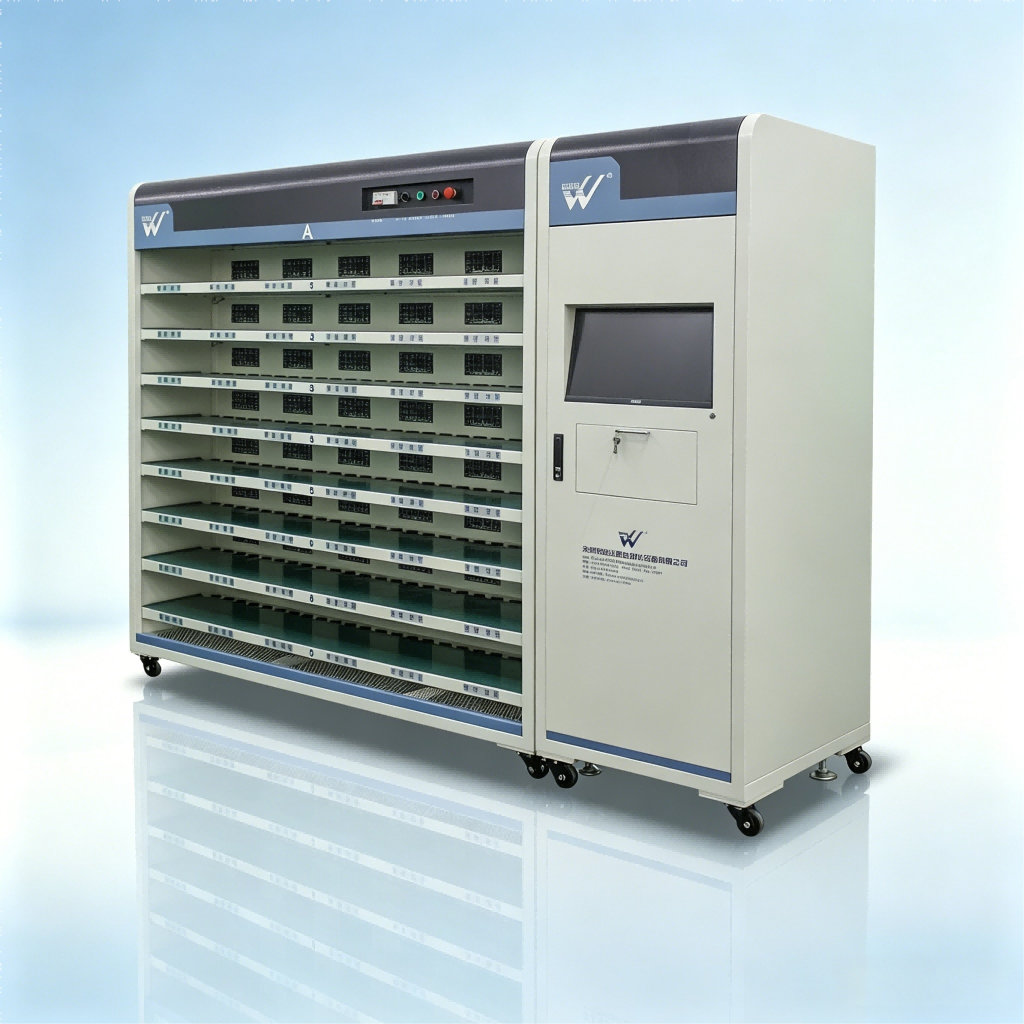

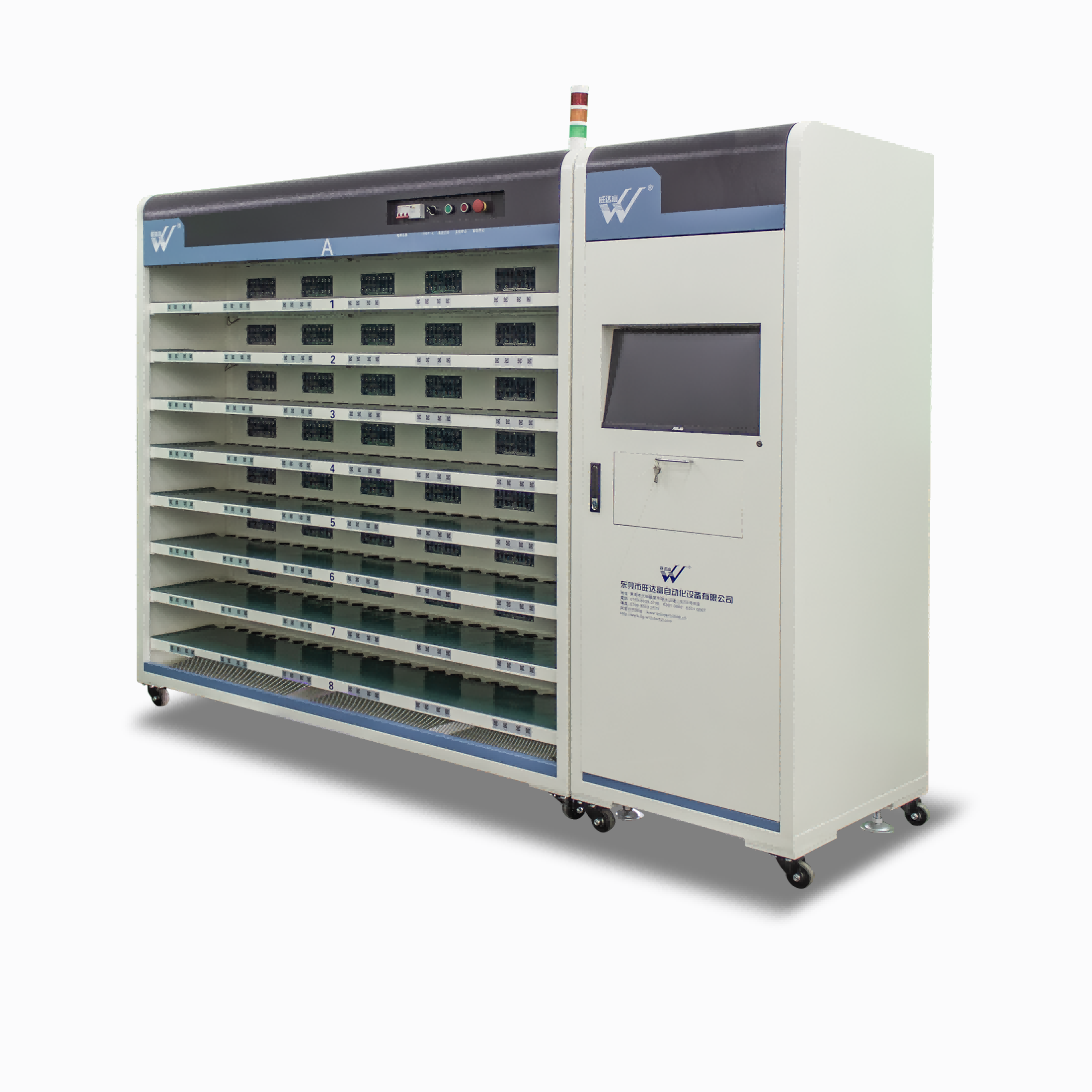

QC4+移动电源节能老化设备100W规格书

一、QC4+移动电源节能老化设备结构：

1、结构尺寸：L2000mm*W800mm*H1950mm

2、柜体材质：冷轧板，方通成型模具冲压激光切割制作

3、内部结构：产品区6层，负载区6层；层高230mm，底层离地高350mm/层，最高层离地高度1500mm产品区宽度300mm。

4、结构形式：产品区与供电电源隔离，单面安装产品

5、设备外观主色：电脑色烤漆

6、温度控制系统：无

7、设备门框结构：无

二、QC4+移动电源节能老化设备充电采集模块：

1、充电模块型号：WDF-CP04S2-V01

2、充电模块协议：QC4+（QC2.0 QC3.0 PD4.0 PD2.0 PD3.0）

3、充电最大功率：100W

4、模块安装数量：48PCS

5、充电模块参数：电压0.3-20V±1%，电流：0.05-5A±1%，100mA以下为±3mA

6、模块接口定义：每一个通道配置一个USB-A以及一个USB-C母座，USB-A用于QC协议放电，USB-C用于PD所有协议充放电

三、QC4+移动电源节能老化设备放电负载模块

1、放电负载模块型号：WDF-EL08C-100（节能负载）

2、放电模式协议：QC4+（QC2.0 QC3.0 PD4.0 PD2.0 PD3.0）

3、放电最大功率：100W

4、安装模块数量：24PCS

5、负载加载模式：CC恒流

6、放电模块参数：电压0.3-20V±1%，电流：0.05-5A±1%，100mA以下为±3mA

四、QC4+移动电源节能老化设备电控系统

1、台车配电方式：三相380V为系统工作电压

2、设备配电功率：20KW

3、充电电压配置：无需充电器，全部由设备完成充电，QC充电不可设定电压，PD充电可设定电压

4、设备保护方式：接地保护，漏电保护
五、QC4+移动电源节能老化设备软件功能说明

1、通过设定充电的截止电流，当充电电流小于截止电流或者截止容量后，自动停止充电，达到想要的电池容量出货。

2、每个点是完全独立，可同时进行多机种或多标准测试。

3、QC充电不可设定电压，PD充电可设定电压，便于验证升级电路。

4、数据实时监控，监控数据定时保存，可以随时调出老化数据。

5、每一种状态都有不同的颜色进行区分，产品老化状态一目了然。

6、不良品自动判断：只要设定好相应的判断条件，电脑即可根据当前的数据自动判断产品的好坏，不良品有报警。

7、恒压模式充电，恒流模式放电，充电和放电的连接线可同时接入相应的接口，充放电自动循环老化。

8、具备条码扫描功能(扫描枪由客供) ， 提供对接MES接口。

研究表明：通过老化测试设备先老化后测试，能让电子产品（所有产品都是这样）的隐形不良品在出厂前被发现，从而提高产品的质量。
