移动电源老化柜厂家

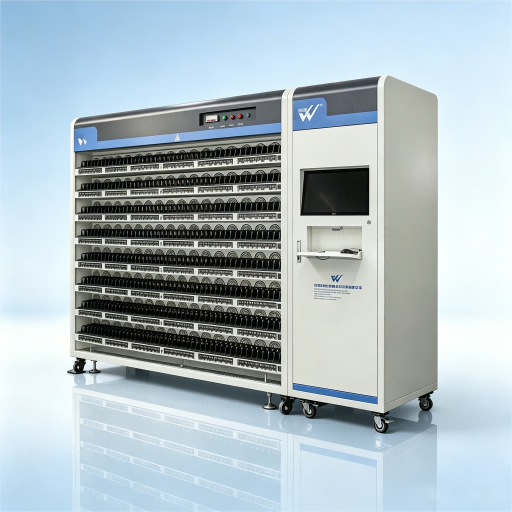

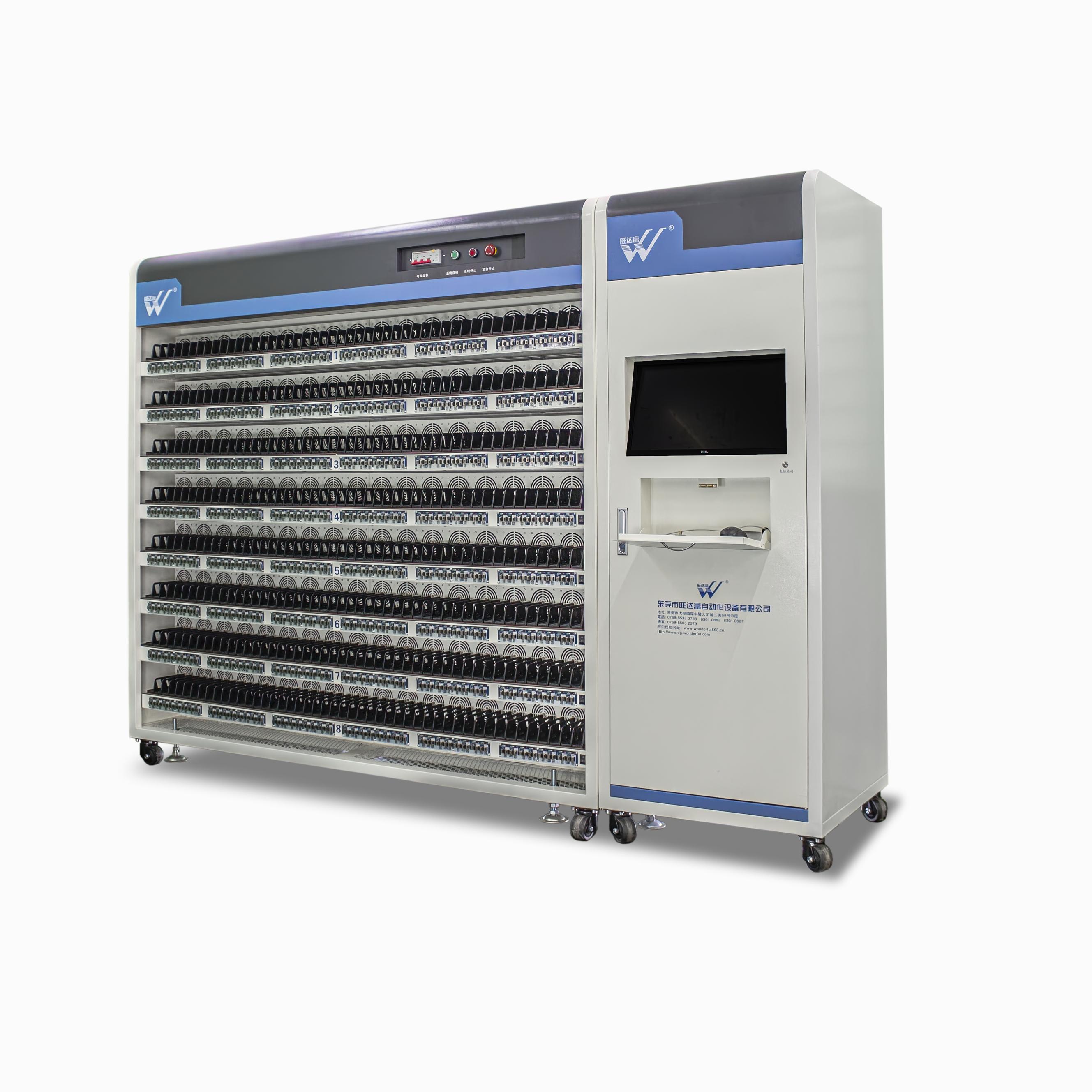

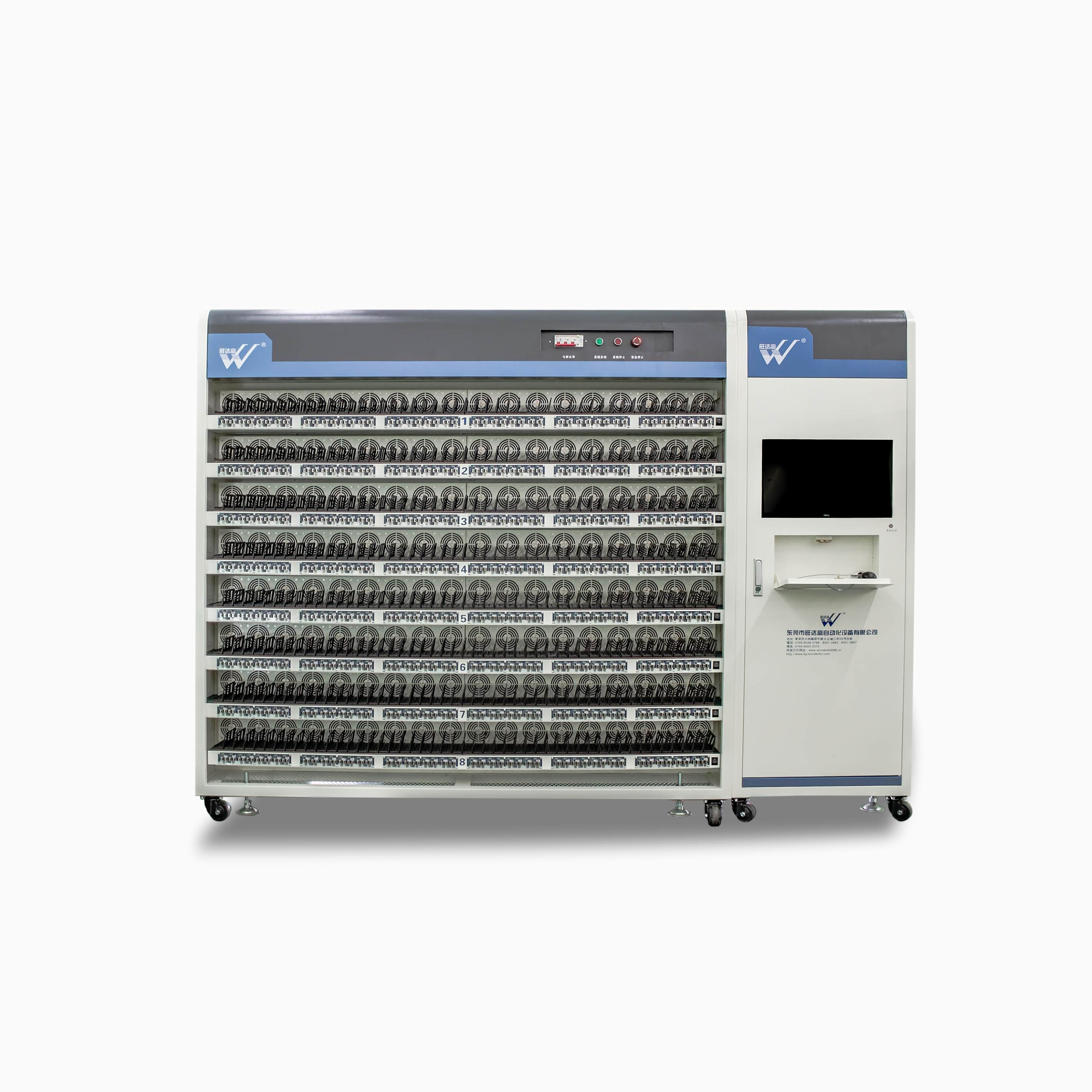

移动电源老化柜

东莞市旺达富自动化设备有限公司是一家专注电子产品老化方案及设备制造的国家高新技术企业。移动电源老化柜运行稳定、安全耐用、厂家直销、性价比高、交期保障;可根据客户要求定制,提供送货上门、安装调试、技术支持一条龙服务;一年保修,终身维护。

品牌:wonderful(旺达富)

产品名称: 移动电源老化柜

产品型号: WDF-d008

产 地:中国-东莞

应用范围: 移动电源老化测试

全国服务咨询电话:

15899690089
立即咨询

产品详情




移动电源老化柜参数表:

移动电源老化柜结构外观:

1、设备结构尺寸: L2000mm*1800mm*H1950mm

2设备柜体材质: 冷轧板,方通成型磨具冲压激光切割制作

3设备柜体结构 产品区6层负载区6层,底层离地高350mm,层高230mm,最高层离地1500mm,产品区宽度300mm

4设备结构形式: 产品区与负载区隔离,单面安装产品

5设备外观主色: 电脑色烤漆

6设备温控系统:

7设备门框结构:

移动电源老化柜充电采集模块:

1、充电模块型号: WDF-357-V 1. 3

2充电模块协议: PD2.0协议,QC由客供充电器与移动电源完成协议快充

3充电最大功率: 60W

4模块安装数量: 48PCS

5. 充电模块参数:

电压:0.3-20V,±1%

电流:0.05-3A,±1%,100mA以下为±3mA

6. 模块接口定义:

每个通道有3个USB母座以及一个TYPE-C母座, USB母座最大过流为2.4A

一个USB母座接QC充电器, 一个接QC移动电源用于充电:一个USB母座用于QC移动电源放电

type-C母座用于PD 2.0移动电源充电以及放电, 充放共口, Type-C口无QC协议

移动电源老化柜放电负载模块:

1、负载模块型号: WDF-020-V 1. 0

2放电模块协议: PD2.0,QC2.0,QC3.0

3放电最大功率: 60W

4安装模块数量: 48PCS

5负载加载模式: CC恒流

6放电模块参数:

电压:0.3-20V,±1%

电流:0.05-3A,±1%,100mA以下为±3mA

移动电源老化柜电控系统:

1设备配电方式: 三相380V为系统工作电压,QC充电器为QC移动电源充电(充电器为客供),PD充电由设备完成无需配充电器

2设备配电功率: 20KW

3充电电源配置: QC以及普通充电器由客户提供,PD充电由设备完成

4设备保护方式: 接地保护、漏电保护

移动电源老化柜软件功能说明:

1、通过设定充电的截止电流,当充电电流小于截止电流或者截止容量后,自动停止充电,达到想要的电池容量出货

2每个点是完全独立,可同时进行多机种或多标准测试

3QC充电不可设定电压,QC放电可以设备电压;PD充放电都可设定电压,便于验证升级电路

4数据实时监控,监控数据定时保存,可以随时调出老化数据

5、海一种状态都有不同的颜色进行区分,产品老化状态一目了然

6不良品自动判断:只要设定好相应的判断条件,电脑即可根据当前的数据自动判断产品的好坏,并报警

7、恒压模式充电,横流模式放电,充电和放电的连接线可同时接入相应的接口,充放电自动循环老化

8. 具备条码扫描功能(扫描枪由客供) , 提供对接MES接口

9. 具备断电接续功能(整机老化同一款产品)

研究表明:通过老化测试设备先老化后测试,能让电子产品(所有产品都是这样)的隐形不良品在出厂前被发现,从而提高产品的质量。
