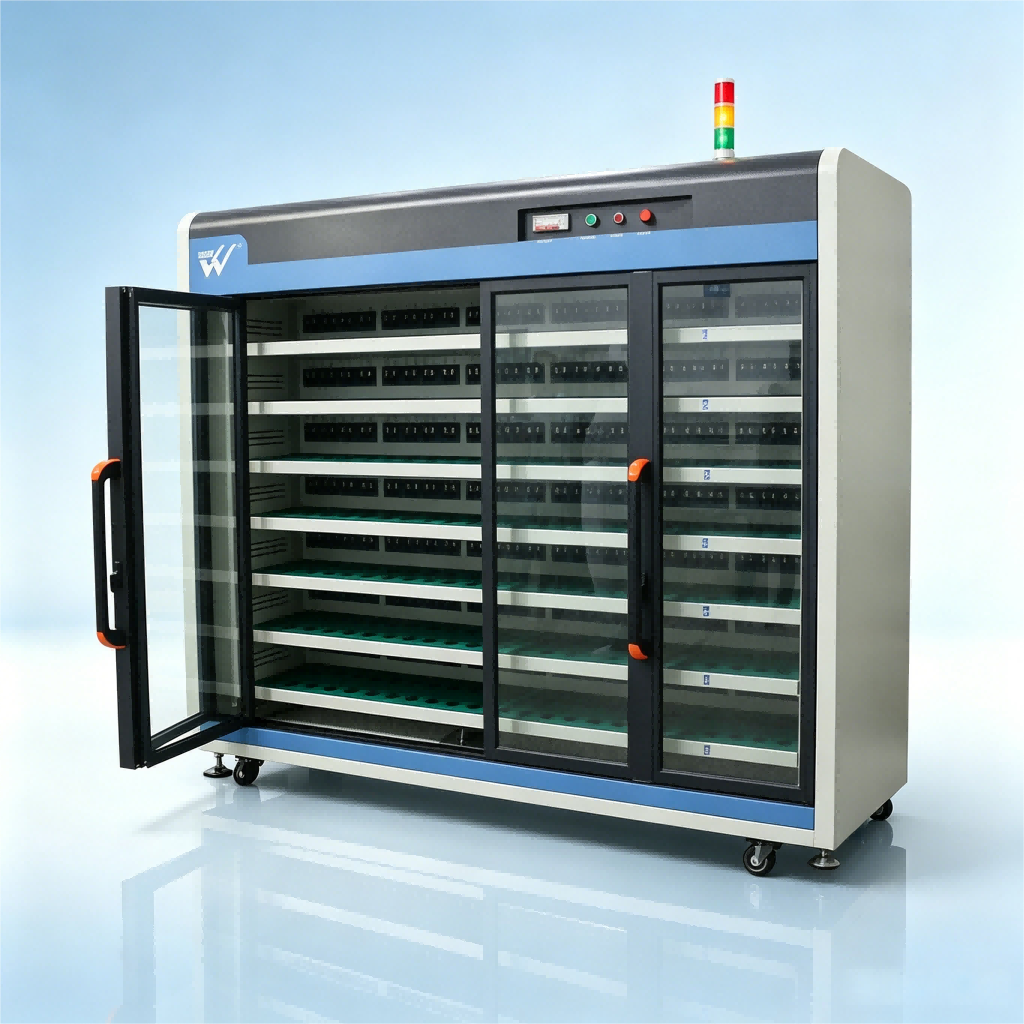

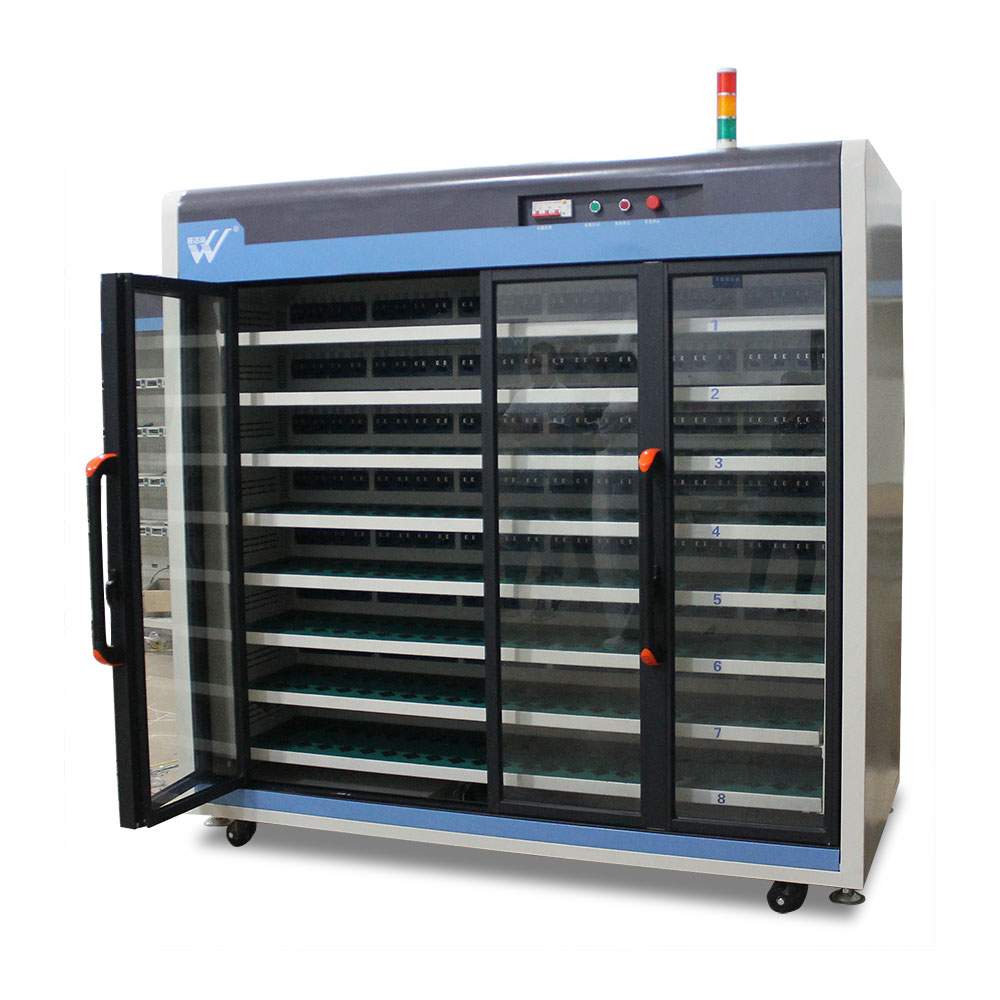

QC3.0快充快放移动电源老化柜

东莞市旺达富自动化设备有限公司是一家专注电子产品老化方案及设备制造的国家高新技术企业。QC3 0快充快放移动电源老化柜运行稳定、安全耐用、厂家直销、性价比高、交期保障;可根据客户要求定制,提供送货上门、安装调试、技术支持一条龙服务;一年保修,终身维护。

品牌:wonderful(旺达富)

产品名称: QC3.0快充快放移动电源老化柜

产品型号: WDF-40W512T

产 地:中国-东莞

应用范围: QC3.0移动电源及其它电源老化测试

全国服务咨询电话:

4009916598
立即咨询

产品详情


QC3.0快充快放移动电源老化柜规格书

一、QC3.0快充快放移动电源老化柜参数:

1、结构尺寸:L2000mm*W900mm*H1980mm

2、柜体材质:冷轧板,方通成型模具冲压激光切割制作

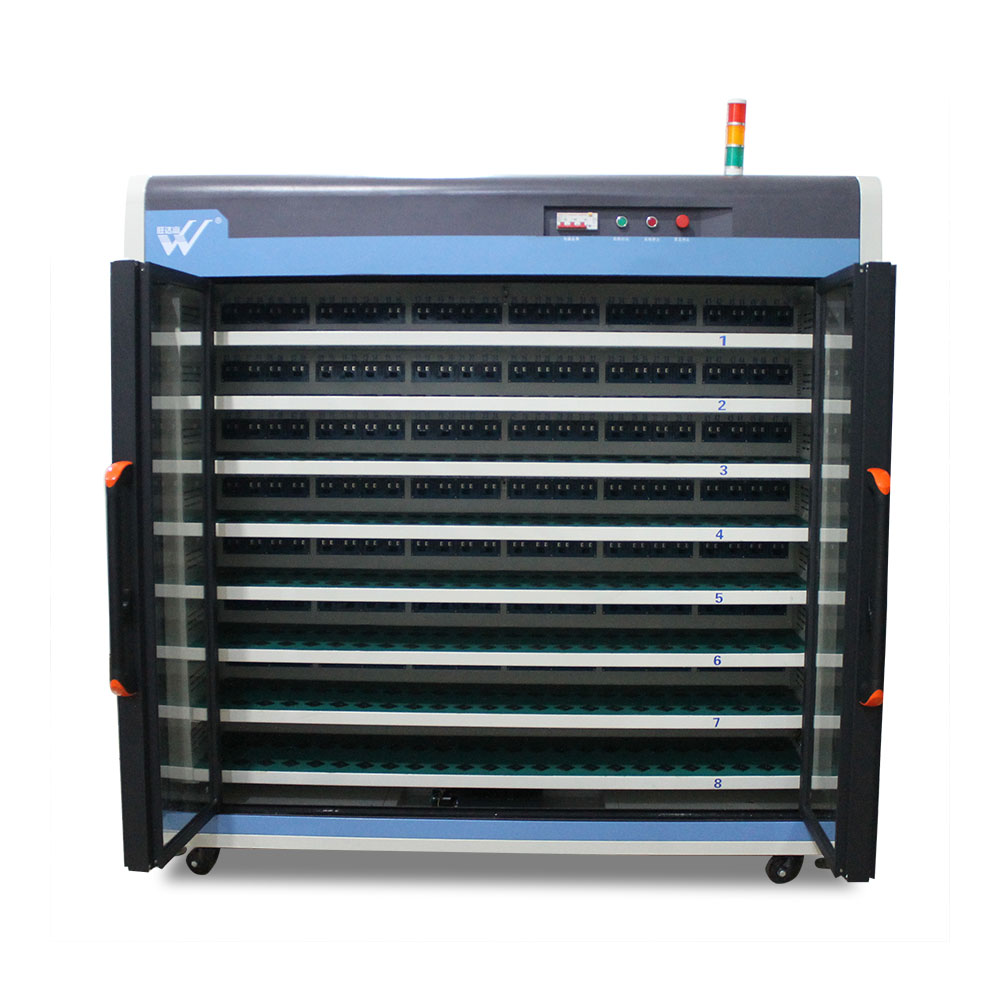

3、内部结构:产品区8层,负载区8层;180mm/层,净空高为140mm/层,底层离地高300mm/层,最高层离地高度1500mm产品区宽度350mm;第七层可翻转,便于安装第八层产品。

4、结构形式:产品区与供电电源隔离

5、设备外观主色:电脑色烤漆

6、温度控制系统:常温-65℃±5℃(空载)

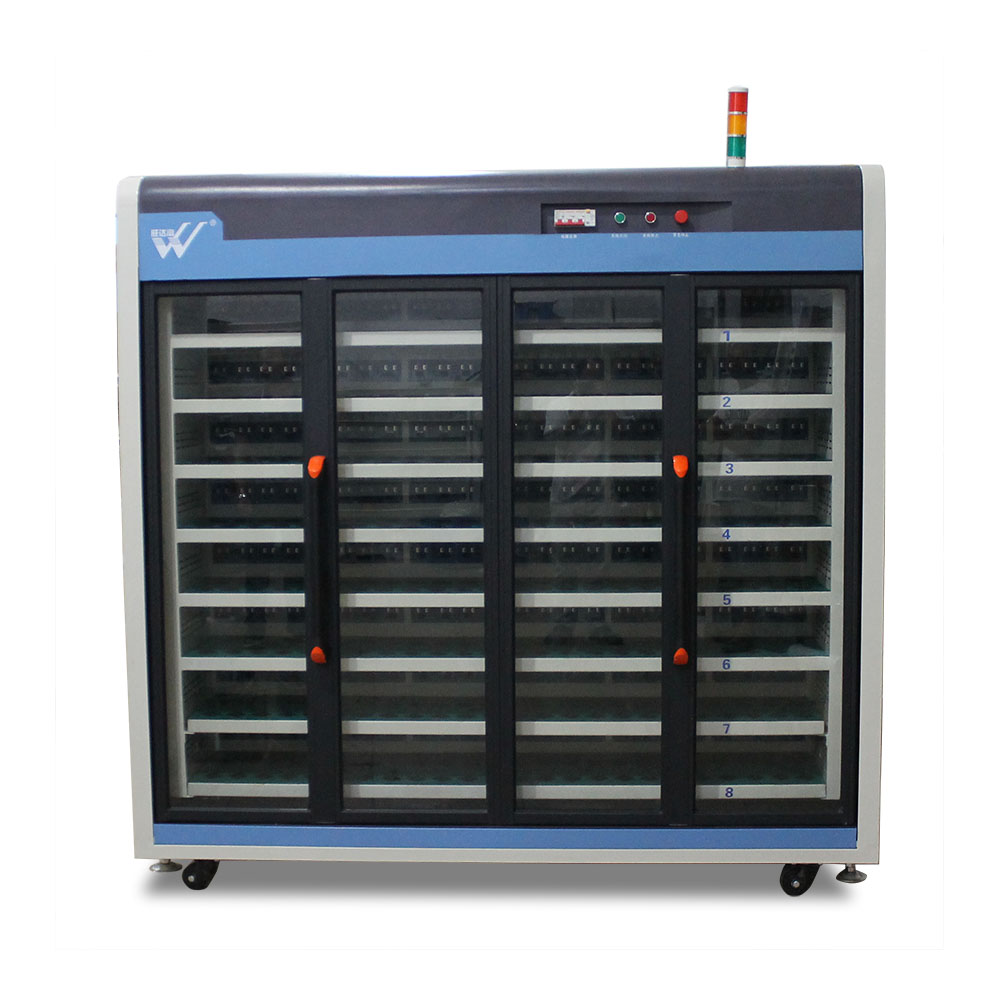

7、设备门框结构:四扇折叠门

8、设备层板材质:冷板烤漆

二、QC3.0快充快放移动电源老化电子模块:

1、模块控制方式:RS485 通讯方式,电脑控制

2、安装电子负载模块型号:WDF-EC08S-360 具备自动验证每档升压功能

3、模块隔离方式:每个通道独立隔离,可老化多组输出以及共地产品

4、安装模块数量:每层安装6台,每层安装48台电子负载

5、负载加载模式:CC恒流

6、模块通道数量:8CH

7、模块具备协议:QC2.0 QC3.0 PD2.0 PD3.0

8、通道额定功率:45CH(负载电流范围:0.05-5A/CH,负载电压范围:2-60V

9、整车老化数量:单路电源输出45W以下384PCS/台,可并联负载老化大功率产品

10、验证升压功能:老化完成前需要软件控制负载自动诱骗插排升压

11、老化连接材料:输入384PCS万能插排;输出USB母座,TYPE-C母座并联开关

DC jack5.5*2.5  5*2.5  5.5*2.1  4.0*1.7  3.5*1.35  母座每个通道各一个,内正外负

三、QC3.0快充快放移动电源老化柜电控系统

1、台车配电方式:380V三相五线配电,设备电控系统工作电压220V

2、产品输入电压:110Vac  220Vac  264Vac

3、输入电压功率:36KVA

4、设备输入功率:3KW(不含加热系统)

5、设备控制方式:电脑系统监控及设定

6、设备保护方式:接地保护,漏电保护

研究表明:通过老化测试设备先老化后测试,能让电子产品(所有产品都是这样)的隐形不良品在出厂前被发现,从而提高产品的质量。
